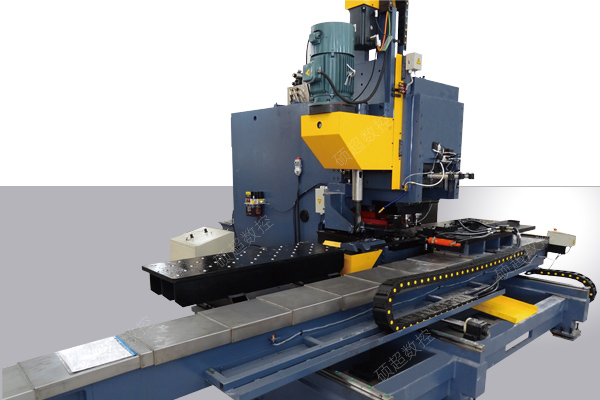

CJHZ系列數控液壓沖鉆復合機
CJHZ系列數控液壓沖鉆復合機主要用于輸變電鐵塔、通訊鐵塔或鋼結構加工中的連接板加工，以及其他機械行業中對平板類材料，進行沖孔、打鋼印、鉆孔。
訂購熱線：0531-59576515
CJHZ系列數控液壓沖鉆復合機主要用于輸變電鐵塔、通訊鐵塔或鋼結構加工中的連接板加工，以及其他機械行業中對平板類材料，進行沖孔、打鋼印、鉆孔。
加工工藝
鉆孔
沖孔
打字
應用案例
視頻
產品優勢
1.CJHZ系列數控液壓沖鉆復合機主要用于金屬構件生產中的平板類工件的沖孔、打字及鉆孔工藝。
2.設備具有獨立的液壓動力系統和電氣數控系統，采用中央集中控制。
3.主機配有二軸數控送料工作臺，工件可在工作區內的任意位置精確定位，完成沖孔、打字和鉆孔功能。
4.模具裝卸方便、定位準確，大大地縮短了工作停頓時間和模具調整時間，提高了工作效率，擴大了該設備的應用范圍。
5.設備設有一個打字工位和兩個沖孔工位，實現了多品種、多孔徑的加工。
6.CJHZ系列設備還額外設置了一個鉆孔工位，用以提供大孔徑鉆孔加工功能。
技術參數
| 項目 | CJZ100 | CJZ120 | 單位 |
| 最大工件尺寸 | 1500×800
（可重定位增加X軸加工范圍） |
1500×800
（可重定位增加X軸加工范圍） |
mm |
| 工件厚度范圍 | 5~25 | 5~30 | mm |
| 最大沖孔直徑 | Φ26 | Φ30 | mm |
| 最大鉆孔直徑 | Φ40 | Φ40 | mm |
| 模位數 | 4 | 4 | 個 |
| 沖孔力 | 1000 | 1200 | kN |
| 打字力 | 1000 | 1200 | kN |
| 鉆削主軸進程 | 180 | 180 | mm |
| 鉆削主軸轉速 | 120-560 | 120-560 | r/min |
| 字頭數量 | 14 | 14 | 個 |
| 字頭尺寸 | 14×10×19 | 14×10×19 | mm |
| 伺服電機功率 | 2×2 | 2×2 | Kw |
| 鉆削主軸功率 | 5.5 | 5.5 | Kw |
